관로촬영은 방수 처리된 소형 카메라를 케이블 끝에 장착해 배관 안쪽으로 밀어 넣고, 실시간으로 전송되는 화면을 통해 관 내부 상태를 눈으로 확인하는 작업입니다. 육안으로는 절대 볼 수 없는 배관 안쪽을 직접 들여다볼 수 있어, 막힘의 정확한 위치나 관 자체의 손상 여부를 파악하는 데 활용됩니다. 이 페이지는 장비 사양이나 전체 시공 절차가 아니라, 촬영을 통해 실제로 무엇을 확인할 수 있고 화면을 어떻게 판독하는지에 초점을 맞춰 정리했습니다.
촬영이 필요한 대표적인 상황
배수가 반복적으로 느려지는데 원인이 짐작되지 않을 때, 고압세척 후에도 같은 증상이 재발할 때, 오래된 건물이라 배관 노후도를 확인하고 싶을 때 관로촬영을 우선 진행하는 경우가 많습니다. 원인 위치를 먼저 파악한 뒤 세척 범위와 방식을 정하면 불필요한 작업을 줄일 수 있습니다.
촬영 진행 순서
- 1
진입 지점 확인

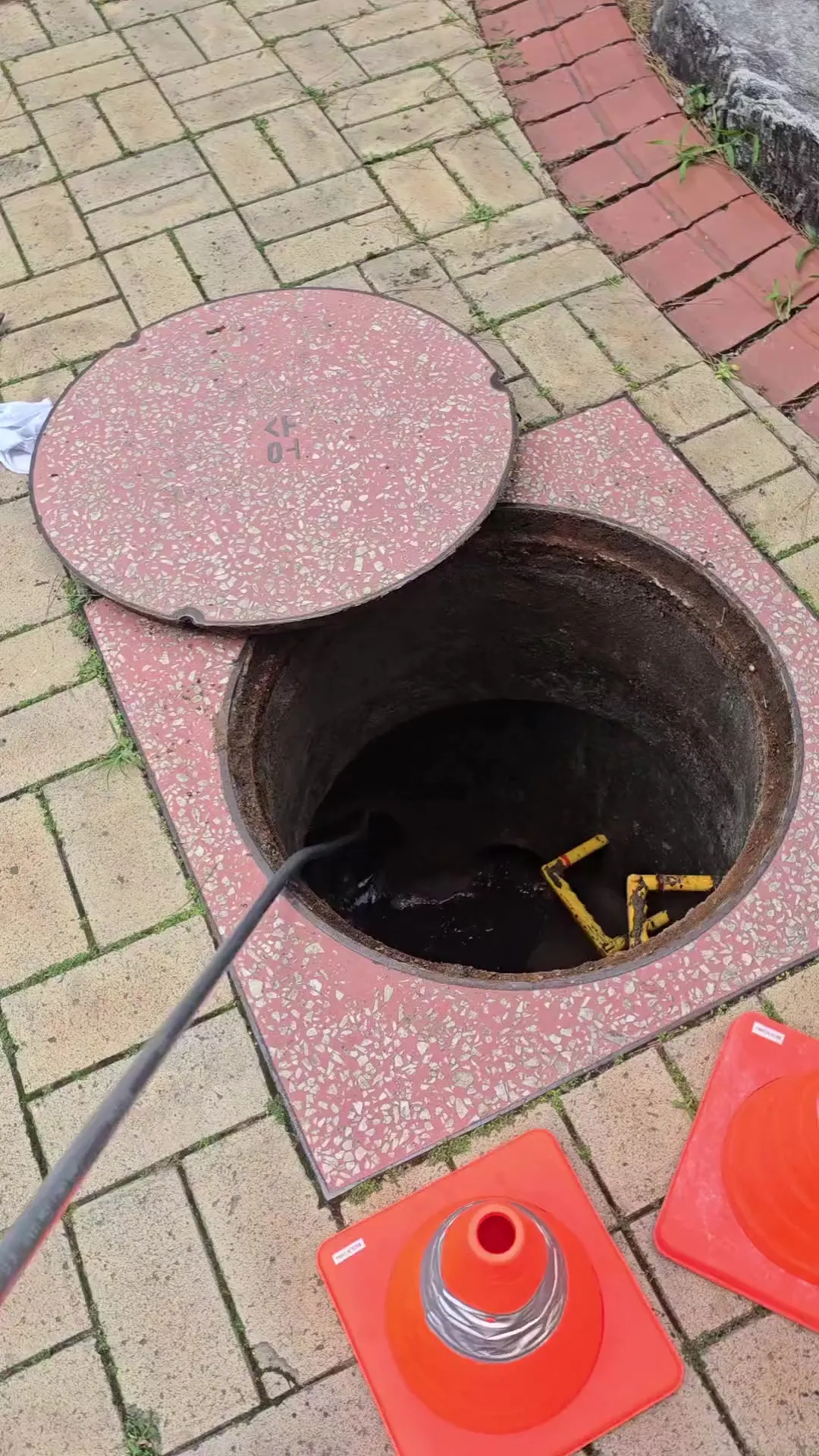

배수구, 청소구, 맨홀 등 카메라 케이블을 투입할 수 있는 지점을 먼저 확인합니다.
- 2
카메라 투입 및 진행
케이블 끝의 카메라를 관 내부로 천천히 밀어 넣으며 실시간 화면을 함께 확인합니다.
- 3
구간별 상태 기록
이동 거리와 화면 속 이상 소견을 구간별로 기록해 이후 판독 자료로 남깁니다.
- 4
영상 판독 및 결과 안내
촬영이 끝나면 기록된 영상을 다시 살펴보며 필요한 조치 범위를 정리해 안내합니다.
판독 시 확인하는 용어
- 관경
- 배관의 안쪽 지름을 말하며, 화면 속 관 내부 여유 공간을 보고 실제 관경 대비 퇴적이 얼마나 진행됐는지 가늠하는 기준이 됩니다.
- 이음부
- 배관과 배관이 연결되는 구간으로, 화면상 단차나 어긋남이 보이면 누수나 이물질 걸림의 원인이 될 수 있는 지점입니다.
- 균열
- 관 벽면에 생긴 갈라진 틈으로, 폭과 길이에 따라 단순 표면 손상인지 구조적 파손인지 판단이 달라집니다.
- 역구배
- 배관이 정상적인 하향 경사를 잃고 반대로 기울어진 상태를 말하며, 해당 구간에 물이 고이는 원인이 됩니다.
촬영으로 확인 가능한 항목
퇴적물 위치와 두께
관 내벽에 쌓인 퇴적물이 어느 구간에 얼마나 두껍게 쌓였는지 화면으로 직접 확인할 수 있습니다.
이물질 걸림 지점
뿌리 침투, 이물질 뭉침 등이 걸려 있는 정확한 위치와 진입로부터의 거리를 파악할 수 있습니다.
관 손상·파손 여부
균열, 이음부 단차, 역구배 등 배관 자체의 구조적 문제를 육안 없이도 화면으로 확인할 수 있습니다.
촬영 결과 판독 예시표
구간별 판독 결과 예시 펼쳐보기
| 구간 | 관찰 소견 | 판단 |
|---|---|---|
| 진입 후 3m | 내벽에 얇은 퇴적막 | 경미, 고압세척으로 개선 가능 |
| 진입 후 8m | 이음부 단차 확인 | 경과 관찰 필요 |
| 진입 후 12m | 관 하부 역구배 구간 | 별도 정밀 점검 권장 |
| 진입 후 15m | 이물질 뭉침 확인 | 고압세척으로 제거 시도 |
촬영으로 확인할 수 없는 부분도 있습니다
관로촬영은 카메라가 진입 가능한 구간과 화면에 비치는 범위 안에서만 상태를 확인할 수 있습니다. 케이블이 닿지 않는 막다른 구간이나 물이 가득 차 시야가 가려진 구간, 관 바깥쪽 지반 상태 등은 촬영만으로 판단하기 어렵습니다. 촬영 결과 이상이 보이지 않았다고 해서 배관에 문제가 전혀 없다고 단정할 수는 없으며, 필요한 경우 다른 점검 방식을 함께 검토하는 편이 정확합니다.
